Chi tiết sản phẩm
Phạm vi ứng dụng: -40℃ đến +127℃
Ưu điểm ứng dụng:

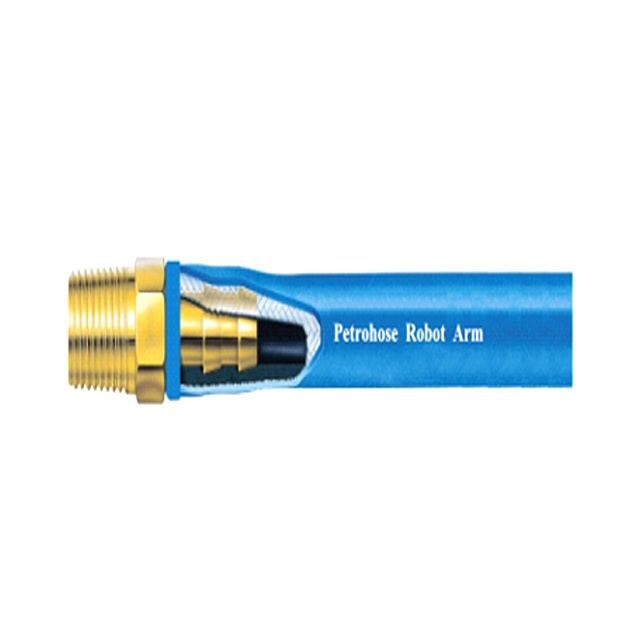

Ống đa năng chủ yếu được sử dụng để dẫn nhiên liệu, dầu bôi trơn, khí nén, nước và các môi chất khác trong cánh tay robot (robot arm).
Khả năng chịu uốn cong lặp đi lặp lại cao. Thiết kế lớp bện đặc biệt phù hợp để sử dụng với các khớp nối tự khóa kiểu cắm (inserting self-locking joints).
Cấu tạo:
- Lớp trong: Cao su Nitrile (NBR)
- Lớp vỏ: Cao su Neoprene hoặc Vinyl Nitrile màu đen (màu sắc có thể tùy chỉnh theo yêu cầu khách hàng)
- Lớp gia cường: 1 lớp sợi tổng hợp bện
Nhiệt độ làm việc:
- Tổng thể: -40℃ đến +127℃
- Với khí: -40℃ đến +71℃
- Với nước: -40℃ đến +83℃
| Mã sản phẩm | I.D. (Đường kính trong) | O.D. (Đường kính ngoài) | Áp suất làm việc | Áp suất nổ | Bán kính nổ | Trọng lượng | Quy cách đóng gói | Hút chân không |
|---|---|---|---|---|---|---|---|---|
| mm / inch | mm / inch | bar / psi | bar / psi | mm / inch | kg/m / lbs/ft | ft | in/Hg | |
| RA300-04 | 6.4 / 1/4 | 12.7 / 0.50 | 21.0 / 300 | 84.0 / 1200 | 76.2 / 3.00 | 0.13 / 0.09 | 500 | 28 |
| RA300-06 | 9.5 / 3/8 | 16.7 / 0.65 | 21.0 / 300 | 84.0 / 1200 | 76.2 / 3.00 | 0.19 / 0.13 | 500 | 28 |
| RA300-08 | 12.7 / 1/2 | 19.1 / 0.75 | 21.0 / 300 | 84.0 / 1200 | 127.0 / 5.00 | 0.22 / 0.15 | 500 | 28 |
| RA300-10 | 15.9 / 5/8 | 23.8 / 0.93 | 21.0 / 300 | 84.0 / 1200 | 152.4 / 6.00 | 0.34 / 0.23 | 250 | 28 |
| RA300-12 | 19.1 / 3/4 | 26.2 / 1.03 | 21.0 / 300 | 84.0 / 1200 | 152.4 / 6.00 | 0.39 / 0.26 | 250 | 28 |
| RA300-16 | 25.4 / 1 | 35 / 1.39 | 14.0 / 200 | 55.0 / 800 | 254.0 / 10.00 | 0.57 / 0.38 | 250 | – |
