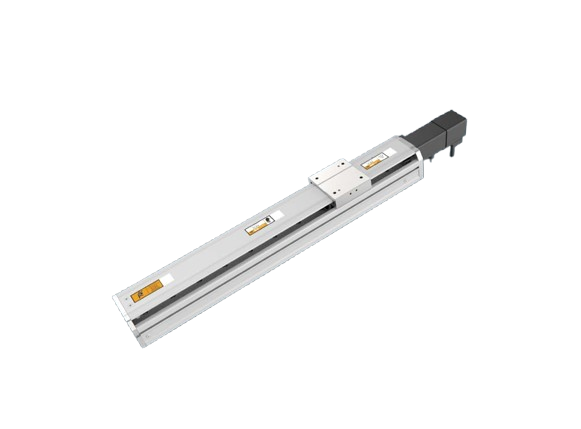

Dòng vít me tiêu chuẩn trục đơn Pheako PTH6

Giá bán: Liên hệ Lượt xem: 37

Loại sản phẩm	Module tuyến tính
Chủng loại	Module
Thương hiệu	Pheako
Mã sản phẩm	PTH6

Báo giá chi tiết

Chi tiết sản phẩm

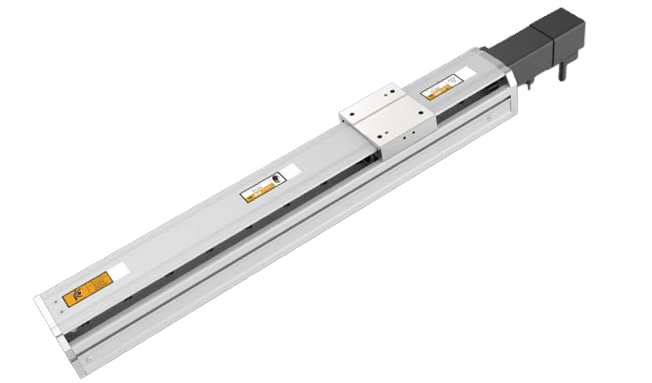

Hình này chỉ mang tính tham khảo. Thông số giao hàng được thể hiện chi tiết trong bản vẽ kích thước.

Hành trình tối đa: 800mm

Tốc độ tối đa: 1000mm/s

Thanh dẫn hướng tuyến tính: 42*9.5-1 trục

CƠ CẤU TRUYỀN ĐỘNG VÍT ME BI
THÔNG SỐ KỸ THUẬT
Thông số kỹ thuật	Độ lặp lại (Repeatability): mm		±0.01
	Bước vít me bi (Ball screw lead): mm		5	10	20
	Tốc độ tối đa (Maximum speed):		250	500	1000
	Tải trọng tối đa (Maximum payload)	Ngang (Horizontal): kg	30	15	10
		Đứng (Vertical): kg	10	5	20
	Lực đẩy định mức (Rated thrust): N		490	245	85
	Bước hành trình (Stroke pitch): mm		50-800mm/khoảng cách mỗi 50mm (50mm pitch)
Chi tiết	Công suất đầu ra của động cơ servo AC (AC Servo motor output): W		100
	Vít me bi (Ball Screw ø): mm		C7 ø12
	Ray dẫn hướng tuyến tính độ cứng cao (High rigidity linear guide):mm		W42xH9.5
	Khớp nối (Coupling): mm		7×8
	Cảm biến gốc (Home sensor)	Ngoài (Outside)	EE-SX672(NPN)

*Khi hành trình vượt quá 600 mm, hiện tượng đảo (run-out) của vít me bi có thể xảy ra. Trong điều kiện này, chúng tôi khuyến nghị giảm tốc độ làm việc.

*Thời gian tăng tốc và giảm tốc được cài đặt là 0,2 giây.

THƯƠNG HIỆU ĐỘNG CƠ PHÙ HỢP
Thương hiệu (Brand)	Kí hiệu (Mark)	Phanh (Brake)	W (Watt)	Điện áp xoay chiều (AC-Voltage)	Mã động cơ (Motor model)	Mã Driver (Driver model)
Mitsubishi	M	Không phanh (Loại nằm ngang)	100	220	HG-KR13	MR-J4-10A
Mitsubishi	M	Có phanh (Loại đứng)	100	220	HG-KR13B	MR-J4-10A
Panasonic	P	Không phanh (Loại nằm ngang)	100	220	MSMD012G1U	MADHT1505
Panasonic	P	Có phanh (Loại đứng)	100	220	MSMD012G1V	MADHT1505
Delta	T	Không phanh (Loại nằm ngang)	100	220	ECMA-C20401ES	ASD-B20121-B
Delta	T	Có phanh (Loại đứng)	100	220	ECMA-C20401FS	ASD-B20121-B
